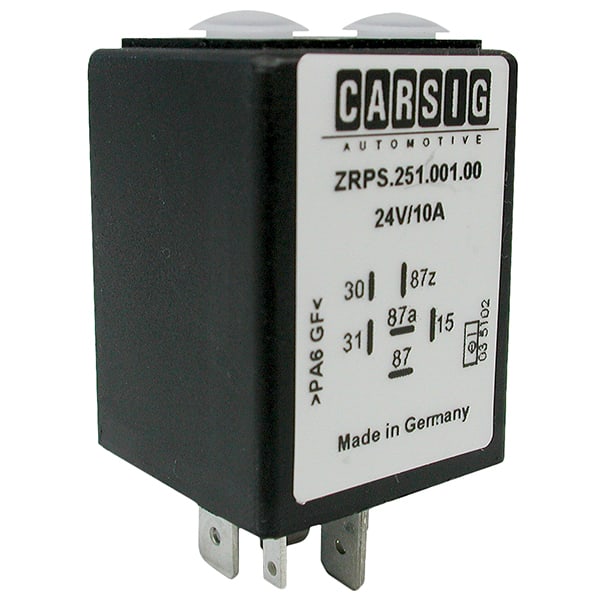

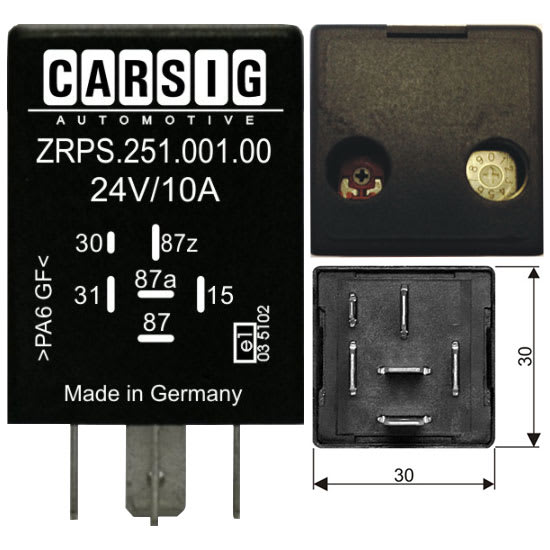

Zeitrelais (Multitimer) 24 V / 10 A

Kurzinfos

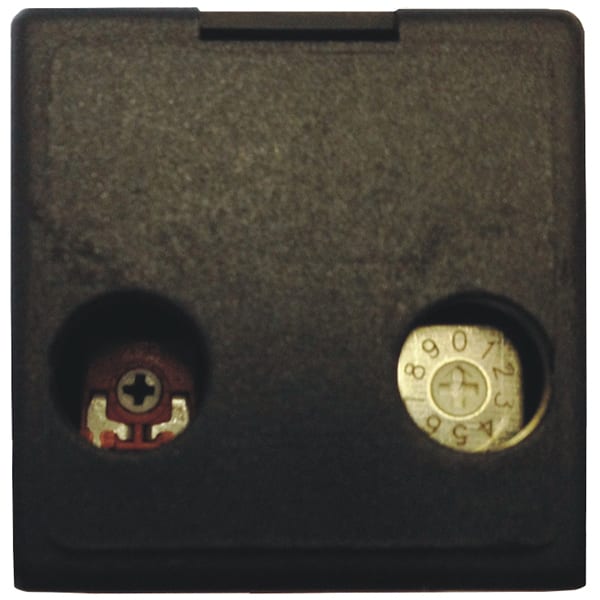

  • Zeitrelais Multitimer, einstellbar mit Poti und Schalter, Relaiskontakte potentialfrei, pos. getriggert, 1 Eingang.
  • Zeit- / Funktionstabelle:
  • Abfallverzögert
  • 0 0,5 ... 10 Sek.
  • 1 5 ... 60 Sek.
  • 2 0,5 ... 10 Min.
  • 3 5 ... 60 Min.
  • 4 0,5 ... 6 Std.
  • Anzugverzögert
  • 5 0,5 ... 6 Std.
  • 6 5 ... 60 Min.
  • 7 0,5 ... 10 Min.
  • 8 5 ... 60 Sek.
  • 9 0,5 ... 10 Sek.
  • Anzugverzögert:
  • Bei Anlegen einer Steuerspannung an dem Pin 15 zieht das Relais nach Ablauf der voreingestellten Zeit an.
  • Wird das Steuersignal getrennt so fällt das Relais sofort ab.
  • Abfallverzögert: Wird ein Steuersignal an dem Pin 15 angelegt, so zieht das Relais sofort an.
  • Wird das Steuersignal getrennt, so fällt das Relais nach der voreingestellten Zeit ab.
  • Technische Daten:
  • Nennspannung: 24 V
  • Ruhestrom: <100µA
  • Toleranz: 5 %
  • Zeitbereich: 0,5sec - 6h
  • Betriebstemp: -40°C - 85°C
  • Schutzart: IP52
  • Gewicht (g): 30
prev
next
Share on FacebookShare on LinkedinShare by Mail

Artikel

  • Multitimer 24V/10A einstellbar

    Artikel-Nr.:
    F7 300 71
    Rabattgruppe:
    124
    Netto exkl. MwSt.:
    UVP inkl. MwSt.:

    Mindestbestellmenge:
    1 Stk
    Verpackungseinheit:
    1 Stk

Info

  • Zeitrelais Multitimer, einstellbar mit Poti und Schalter, Relaiskontakte potentialfrei, pos. getriggert, 1 Eingang.
  • Zeit- / Funktionstabelle:
  • Abfallverzögert
  • 0 0,5 ... 10 Sek.
  • 1 5 ... 60 Sek.
  • 2 0,5 ... 10 Min.
  • 3 5 ... 60 Min.
  • 4 0,5 ... 6 Std.
  • Anzugverzögert
  • 5 0,5 ... 6 Std.
  • 6 5 ... 60 Min.
  • 7 0,5 ... 10 Min.
  • 8 5 ... 60 Sek.
  • 9 0,5 ... 10 Sek.
  • Anzugverzögert:
  • Bei Anlegen einer Steuerspannung an dem Pin 15 zieht das Relais nach Ablauf der voreingestellten Zeit an.
  • Wird das Steuersignal getrennt so fällt das Relais sofort ab.
  • Abfallverzögert: Wird ein Steuersignal an dem Pin 15 angelegt, so zieht das Relais sofort an.
  • Wird das Steuersignal getrennt, so fällt das Relais nach der voreingestellten Zeit ab.
  • Technische Daten:
  • Nennspannung: 24 V
  • Ruhestrom: <100µA
  • Toleranz: 5 %
  • Zeitbereich: 0,5sec - 6h
  • Betriebstemp: -40°C - 85°C
  • Schutzart: IP52
  • Gewicht (g): 30

Spezifikationen

  • Ampere 10

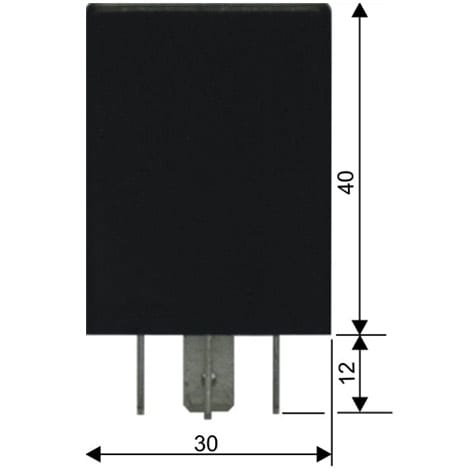

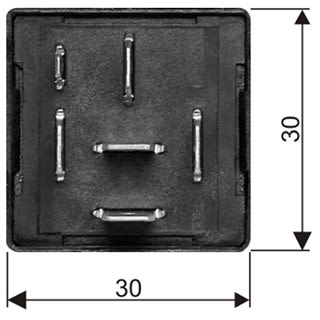

  • Breite (mm) 30
  • Höhe (mm) 50
  • Länge (mm) 30
  • Typ ZRPS.251.001.00
  • Volt 24
