Zünd-Anlass Schalter Merit

Kurzinfos

  • mit 2 umspritzten Sicherheits-Wendeschlüsseln aus Neusilber
  • für Zentralschliessungen
  • wassergeschützt DIN 400 50, Schlüsselseite IP 64, Kontaktseite IP 63
  • Einbauöffnung Ø 26,5 mm
  • Flachsteckanschlüsse versilbert
  • 2 x 9,5 mm und 5 x 6,3 mm
  • OE-Nr. 328362
  • Schaltstellungen:
  • 0- Zündung - Starten
  • Belastung bei      12V    24V    Zeit
  • Kontakt 30-15/54  35A     17,5A  endlos
  • Kontakt 30-50a     18A     5A      1 min
  • Kontakt 30-50a     60A     40A     kurzzeitig
Share on FacebookShare on LinkedinShare by Mail

Artikel

  • Zünd-/Startschalter, 12V, 24V, ohne Wegfahrsperre

    Artikel-Nr.:
    HB 103 989
    Rabattgruppe:
    308

    Verfügbarkeit:

    Ab Lager

    Netto exkl. MwSt.:
    CHF 89.45
    UVP inkl. MwSt.:
    CHF 96.70

    Mindestbestellmenge:
    1 Stk
    Verpackungseinheit:
    1 Stk

    CHF 89.45 / 1 Stk

Info

  • mit 2 umspritzten Sicherheits-Wendeschlüsseln aus Neusilber
  • für Zentralschliessungen
  • wassergeschützt DIN 400 50, Schlüsselseite IP 64, Kontaktseite IP 63
  • Einbauöffnung Ø 26,5 mm
  • Flachsteckanschlüsse versilbert
  • 2 x 9,5 mm und 5 x 6,3 mm
  • OE-Nr. 328362
  • Schaltstellungen:
  • 0- Zündung - Starten
  • Belastung bei      12V    24V    Zeit
  • Kontakt 30-15/54  35A     17,5A  endlos
  • Kontakt 30-50a     18A     5A      1 min
  • Kontakt 30-50a     60A     40A     kurzzeitig

Spezifikationen

  • Anschlusstechnik 2 x 9,5 mm • 4 x 6,3 mm
  • Belastbarkeit bei 12V 8 A - 35 A
  • Belastbarkeit bei 24V 4 A - 17,5 A
  • Einbaudurchmesser (mm) 26,5 mm
  • Marke HERTH+BUSS
  • Nennspannung (V) 12 V • 24 V
  • Raststellung 0-1-2
  • Schalterfunktion Ohne Startwiederholsperre • Ohne Wegfahrsperre
  • Schutzart (IP-Code) IP 63
  • Serien-Nummer 14603
  • SVHC Keine SVHC Substanzen vorhanden!
  • Typ 70 595 080

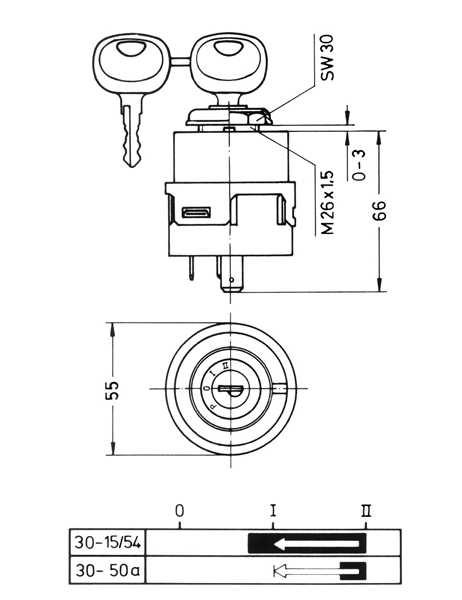

Zeichnungen
