Infos
- Relais temporisé multi minuterie, réglable avec potentiomètre et commutateur, contacts de relais flottant, pos. déclenché 1 entrée.
- Table de temps / fonction :
- Retard OFF
- 0 0,5 ... 10 sec.
- 1 5 ... 60 sec.
- 2 0,5 ... 10 min
- 3 5 ... 60 min
- 4 0,5 ... 6 h
- Retard ON
- 5 0,5 ... 6 h
- 6 5 ... 60 min
- 7 0,5 ... 10 min
- 8 5 ... 60 sec.
- 9 0,5 ... 10 sec.
- Retard ON :

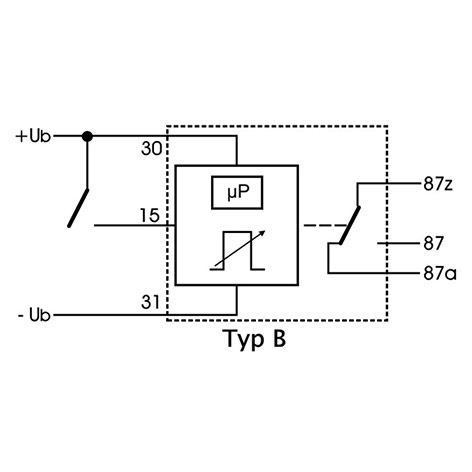

- En appliquant d'une tension de commande à la broche 15, le relais reprend après un temps prédéterminé.
- Si le signal de commande est séparé le relais retombe immédiatement.
- Retard OFF :
- Si un signal de commande est appliquée à la broche 15, le relais est activé immédiatement.
- Si le signal de commande est séparé, le relais retombe après le temps prédéterminé.
- Dates techniques :
- Tension nominale : 24 V
- Courant de repos : <100µA
- Tolérance : 5 %
- Zone de temp : 0,5sec - 6h
- Température de fonctionnement : -40°C - 85°C
- Protection : IP52
Caractéristiques techniques
| Désignation | Valeur |
|---|---|
| Ampère | 10 |
| Hauteur (mm) | 50 |
| Largeur (mm) | 30 |
| Longeur (mm) | 30 |
| Type | ZRPS.251.001.00 |
| Volt | 24 |
