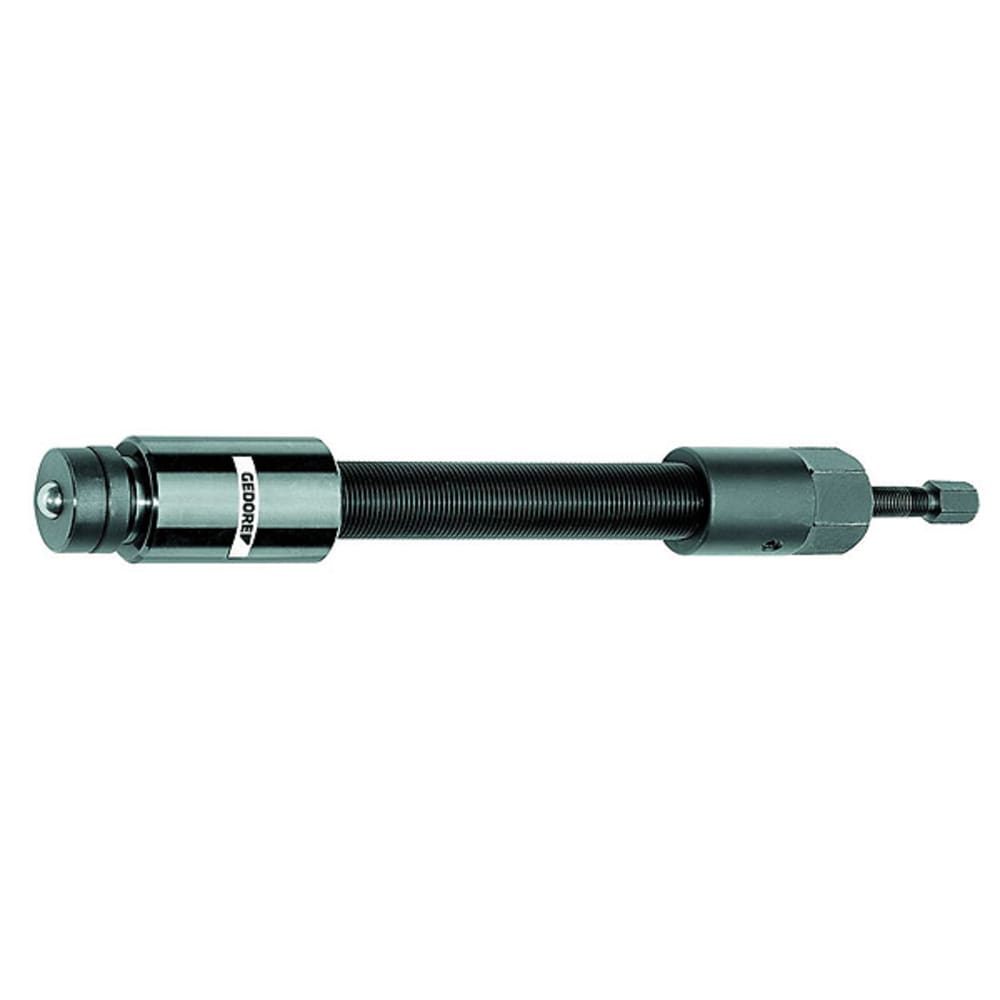

GEDORE Graisser la broche à pression hydraulique 3/4", 12 t
- Net hors TVA:
616.50 CHF / 1 pce
- RRP incl. TVA:
666.44 CHF / 1 pce
- Groupe de rabais:
- 048
- Unité de commande minimale:
- 1
pce
- Unité d'emballage:
- 1
pce
- No. d'art.:
- GE 8116290
- Disponibilité:
Reliquat
prev
next
Infos
Conçue pour des efforts de compression de 10 t, 12 t ou 15 t
Le poussoir peut être remplacé par une pointe et peut être rallongé en cas de besoin.
La petite vis de force est maintenue par une sécurité empêchant tout desserrage involontaire.
La petite broche de pression est protégée contre tout dévissage involontaire par un verrou de dévissage
Précautions d'emploi :
1. Avant toute utilisation, vérifier que la vis de force est suffisamment sortie du cache, de telle sorte que le poussoir soit visible, en position de départ, dans le vérin hydraulique.
2. Dévisser le cache du corps de la vis. Pour ce faire, il faut au préalable desserrer la vis sans tête.
3. Visser par le dessous la vis de force dans la potence de l'extracteur de façon à ce que la vis de force sorte de la potence sur 60 mm.
4. Revisser le cache jusqu'en butée et le fixer en resserrant la vis sans tête.
Application et mode d'emploi : par ex. HSP3
5. placer l'extracteur et pré-tendre le corps de la broche avec la clé SW 41
6. Visser la tige de pression SW 17 dans le capuchon. L'hydraulique sera utilisée. La course de la pièce de poussée dans le cylindre hydraulique est de 12 mm maximum. La pièce à décharge hydraulique peut être entièrement retirée en tournant le corps de la broche avec le capuchon SW 41.
7. après utilisation, la tige de pression SW 17 est ramenée à sa position initiale et le coussinet de pression est enfoncé dans le cylindre hydraulique
Le poussoir peut être remplacé par une pointe et peut être rallongé en cas de besoin.
La petite vis de force est maintenue par une sécurité empêchant tout desserrage involontaire.
La petite broche de pression est protégée contre tout dévissage involontaire par un verrou de dévissage
Précautions d'emploi :
1. Avant toute utilisation, vérifier que la vis de force est suffisamment sortie du cache, de telle sorte que le poussoir soit visible, en position de départ, dans le vérin hydraulique.
2. Dévisser le cache du corps de la vis. Pour ce faire, il faut au préalable desserrer la vis sans tête.
3. Visser par le dessous la vis de force dans la potence de l'extracteur de façon à ce que la vis de force sorte de la potence sur 60 mm.
4. Revisser le cache jusqu'en butée et le fixer en resserrant la vis sans tête.
Application et mode d'emploi : par ex. HSP3
5. placer l'extracteur et pré-tendre le corps de la broche avec la clé SW 41
6. Visser la tige de pression SW 17 dans le capuchon. L'hydraulique sera utilisée. La course de la pièce de poussée dans le cylindre hydraulique est de 12 mm maximum. La pièce à décharge hydraulique peut être entièrement retirée en tournant le corps de la broche avec le capuchon SW 41.
7. après utilisation, la tige de pression SW 17 est ramenée à sa position initiale et le coussinet de pression est enfoncé dans le cylindre hydraulique

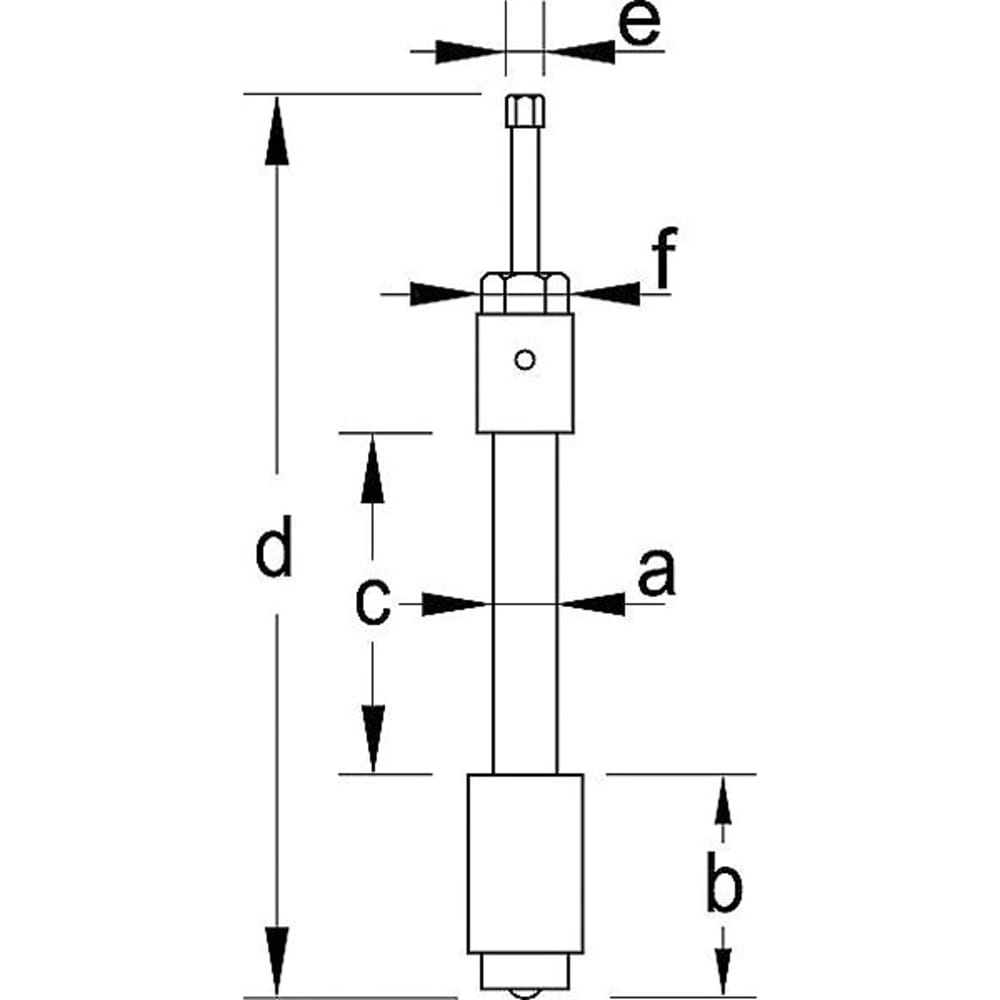

- Force de pression [kN]: 120 kN
- Force de pression [N·m]: 19 N·m
- Force de pression [t]: 12 t
- Type de pièce de butée: Pièce de poussée à bille
- Longueur totale [mm]: 420 mm
- Course: 12 mm
- Contenu (nombre de pièces): 1 pcs.
- Hauteur de la tête 1 [mm]: 80 mm
- Poids net [g]: 1800 g
- Poids net [kg]: 1,8 kg
- Longueur utile du fil [mm].: 205 mm
- L'enregistrement REACH est disponible: Non
- Largeur des appartements 1 [mm]: 12 mm
- Largeur des appartements 2 [mm]: 36 mm
- Support de fixation disponible: Non
- Broche Taille du fil: G 3/4"
- armes réversibles disponibles: Non
- Numéro du tarif douanier: 82055980
Caractéristiques techniques
| Désignation | Valeur |
|---|---|
| Filet | G 3/4" |
| Longueur totale (mm) | 420 |
| Marque | GEDORE |
| Type | 1.06/HSP2 |
